LITEMALADSP - MLite-880

Bedienungsanleitung


Vielen Dank, dass Sie sich für den MLite-880 entschieden haben

Offizieller Verkaufs-Link für den MLite-880: https://www.elecevolve.com/products/mlite-880

Weitere Ressourcen und technischer Support sind auf der offiziellen Website für selbstgebaute PCs verfügbar. Folgen Sie uns, um ein besseres Geräteerlebnis zu erhalten.

-> Offizielle Firmware-Updates: Erhalten Sie Leistungsoptimierungen und neue Funktionen, sobald
diese veröffentlicht werden.
-> Vollständige Dokumentation: Benutzerhandbücher, Anwendungsanleitungen, Treiber, Software-Tools usw.
-> Effizienter Self-Service: Spezielle FAQ-Bibliothek zur schnellen Lösung häufiger Probleme.
-> Professioneller Support durch Mitarbeiter: Professionelle Ingenieure bieten technischen Support vor und nach dem Kauf online an.
-> Garantie für Originalzubehör: Wir bieten Originalzubehör für Ihr Gerät an
-> Community zum Wissensaustausch: Austausch von Wissen zur Produktnutzung, Informationen zu neuen Produkten usw.
[Offiziell] Bitte besuchen Sie: https://www.elecevolve.com/
[Offizieller YouTube-Kanal] Bitte besuchen Sie: https://www.youtube.com/@elecevolve
[Facebook] Bitte besuchen Sie: https://www.facebook.com/groups/903775729255536
[Offizieller Blog] Bitte besuchen Sie: https://www.elecevolve.com/blog/

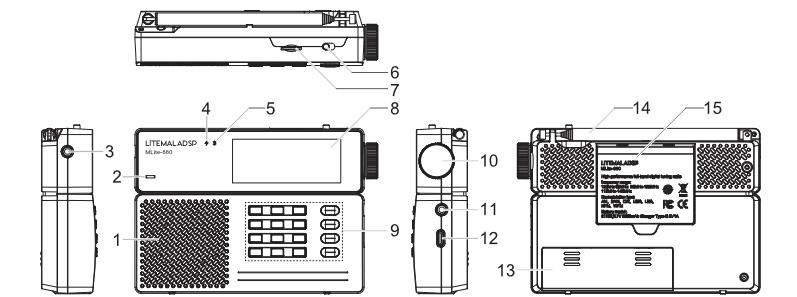

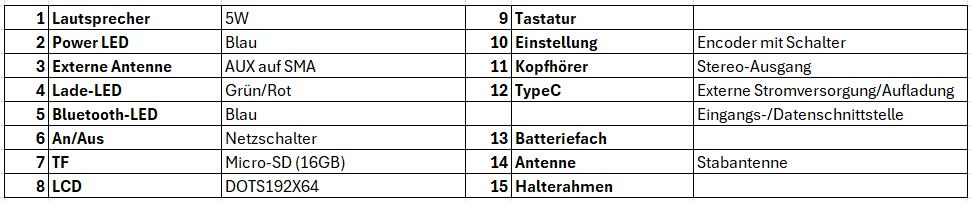

Einführung in Funktionen und Betriebskomponenten





Stromversorgung

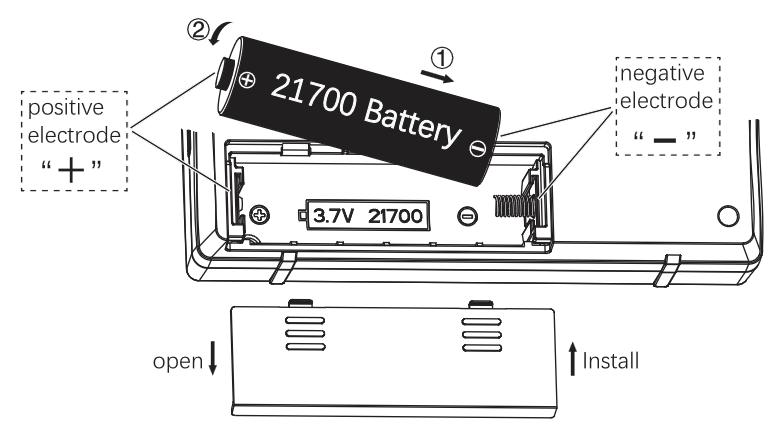

Der MLite-880 wird mit einem wiederaufladbaren 21700-Lithium-Akku (3,7 V) betrieben.
Legen Sie einen 21700-Lithium-Akku mit der richtigen Polarität in das Akkufach ein.
Sie können auch ein Netzteil (5 V, 1 A) verwenden, das an den Typ-C-Anschluss angeschlossen wird.
Die Lade-LED blinkt während des Ladevorgangs rot und leuchtet nach Abschluss des Ladevorgangs grün.
Achtung: Dieses Gerät ist nicht für Schnellladung geeignet.

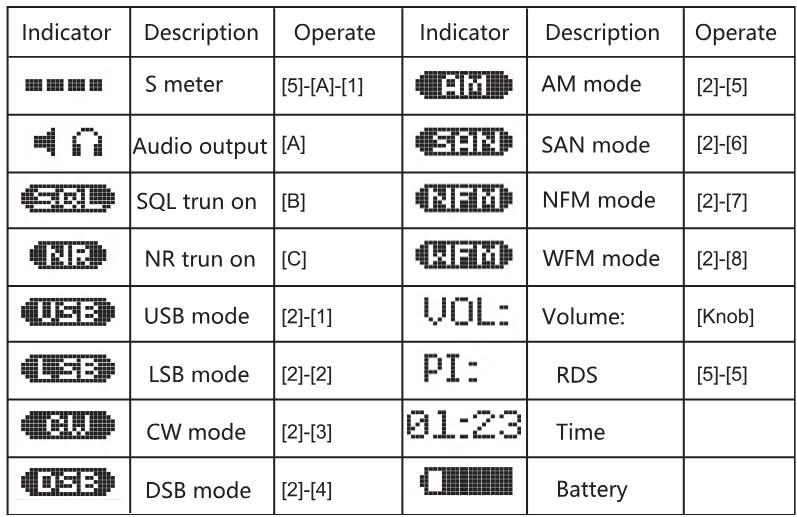

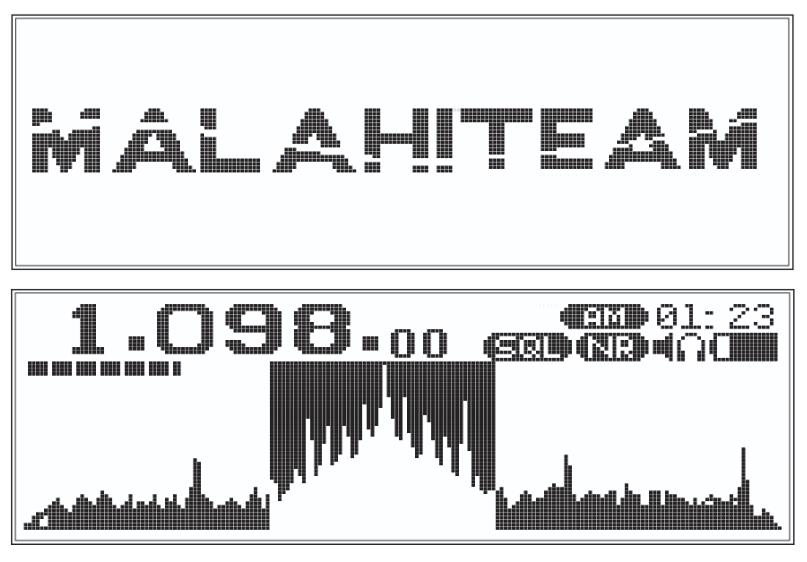

Funktionsanzeige



Bedienungsanleitung

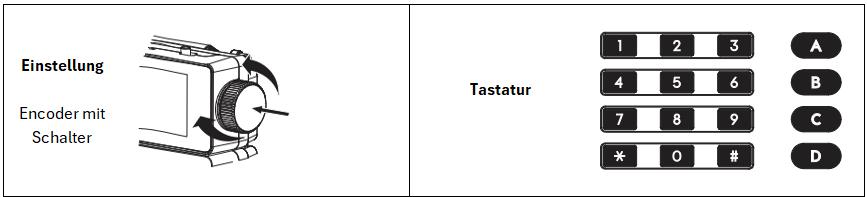

Die Bedienung des MLite-880 erfolgt über eine Kombination aus Tastatur und Drehregler.

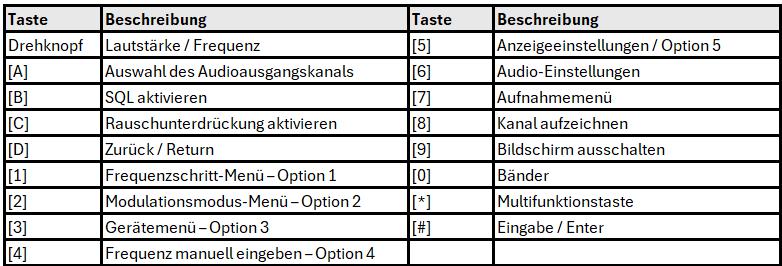

Einführung in die Funktionsweise der Tastatur



DIE DETAILS

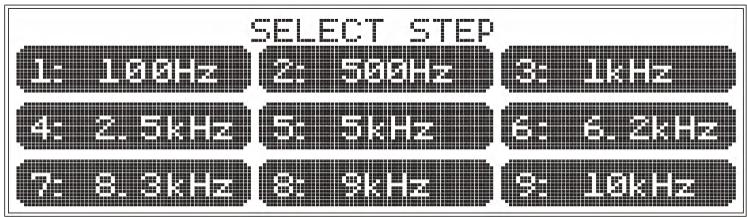

Taste [1] - Menü zur Auswahl der Frequenzschritte



Frequenzschritt: Dient zur Einstellung der Schrittweite des Encoders
Drücken Sie die Taste [1] – [9], um die gewünschte Option auszuwählen. Drücken Sie die Taste [D], um das Menü zu verlassen

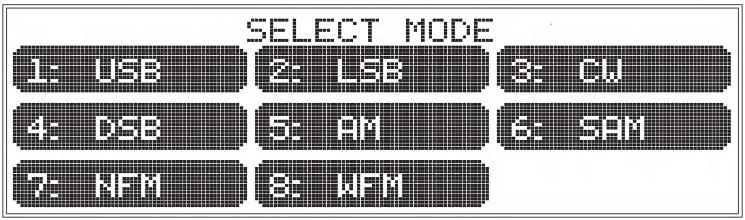

Taste [2] - Menü zur Auswahl der Modulation



Modus-Menü: Zum Einstellen des Empfangsmodus
Drücken Sie die Taste [1] – [9], um den gewünschten Demodulationsmodus auszuwählen. Drücken Sie die Taste [D], um das Menü zu verlassen
* WFM ist nur im Frequenzbereich von 65–108 MHz verfügbar

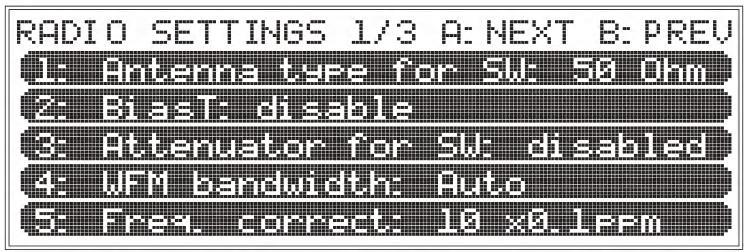

Taste [3] – Geräte-Menü

Drücken Sie die Tasten [A] oder [B], um die Schnittstellen zu wechseln (2 Seiten)
Drücken Sie die Tasten [1] – [5], um einen Konfigurationspunkt auszuwählen
Drücken Sie die Taste [D], um das Menü zu verlassen



[1] Eingangsantennenimpedanz für SW auswählen: 50 Ohm I Hiz
[2] Power-LED ein-/ausschalten: deaktivieren / aktivieren
[3] Hochfrequenz-Attenuator (ATT): deaktiviert / 6–36
* [Drehknopf] drehen, um den ATT-Wert (dB) einzustellen
[4] WFM-Bandbreiteneinstellung: Gilt nur im FM-Modus
* Drehen Sie den [Drehknopf], um den Bandbreitenwert einzustellen (56 kHz bis 311 kHz)
[5] Frequenzversatzkorrektur
* Drehen Sie den [Drehknopf], um den Frequenzversatz einzustellen (+-0,1 ppm)

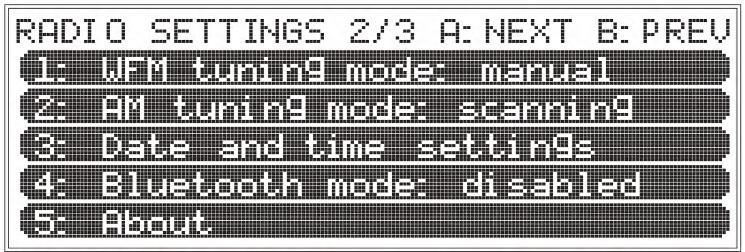

[1] WFM-Sendersuchmodus: manuell / scannen
[2] AM-Sendersuchmodus: manuell / scannen
* Im Scan-Modus kehren Sie zur Hauptoberfläche zurück.
Drehen Sie den [Drehknopf] vorwärts oder rückwärts, um die Sender nach oben oder unten zu durchsuchen
[3] Datums- und Zeiteinstellungen
* 1. Zeiteinstellung <HH:MM> Geben Sie die Uhrzeit über die Zifferntasten ein
* 2. Datumseinstellung <DD:MM:YYYY:> Drücken Sie die Taste [A], um zu speichern, und die Taste [D], um
zurückzukehren
[4] Bluetooth-Funktion: deaktivieren / aktivieren
* Aktivieren Sie Bluetooth; das MLite-880 sucht automatisch nach Bluetooth-Peripheriegeräten.
Aktivieren Sie den Broadcast-Modus Ihres Bluetooth-Peripheriegeräts.
Der MLite-880 stellt automatisch eine Verbindung zum Zielgerät her, sobald es gefunden wurde.
Die Bluetooth-LED leuchtet bei erfolgreicher Verbindung auf.
* Starten Sie Bluetooth neu, wenn Sie andere Bluetooth-Peripheriegeräte anschließen.
[5] Geräteinformationen: Softwareversion und Geräte-ID

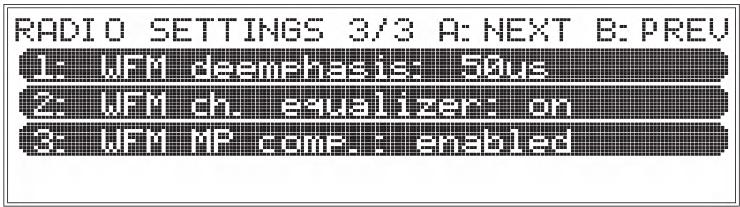

[1] WFM-Deemphasis: deaktiviert / 50 µs / 75 µs
* Drehknopf: Zeitkonstante der FM-Deemphasis
[2] WFM-Kanal-Equalizer: deaktiviert / aktiviert
* FM-Kanal-Equalizer
[3] WFM-MP-Comp: aktiviert / deaktiviert
* FM-Multipath-Unterdrückungsmodus

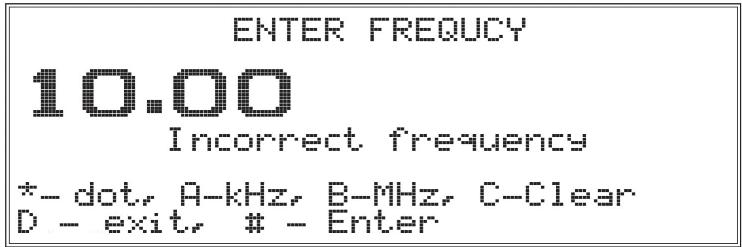

Taste [4] - Manuelle Frequenzeingabe



Frequenzeingabe durch Drücken folgender Tasten:
[1] - [9] - Zahlen eingeben
[*] - Trennzeichen eingeben (z.B. 88.5 MHz)
[A] - KHz
[B] - MHz
[C] - Eingabe abbrechen
[#] - Eingabe bestätigen
[D] - Menü beenden

Beispiel: Zur Eingabe der Frequenz 10.00MHz: [1], [0], [*], [0], [0], [B]

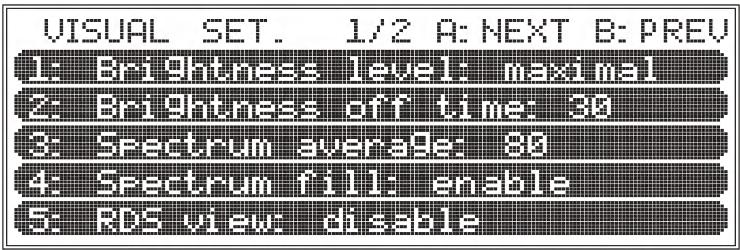

Taste [5] - Anzeige-Einstellungen

Drücken Sie die Tasten [A] und [B], um zwischen den Benutzeroberflächen zu wechseln (2 Seiten)
Drücken Sie die Tasten [1] bis [5], um einen Konfigurationspunkt auszuwählen
Drücken Sie die Taste [D], um das Menü zu verlassen



[1] LCD-Helligkeit: maximal / mittel / minimal
* Drehen Sie den [Drehregler], um die Helligkeit einzustellen
[2] Zeit bis zum Ausschalten der LCD-Helligkeit: deaktiviert / / 5 S - 300S
* Drehen Sie den [Drehregler], um die Zeit bis zum Ausschalten der Helligkeit einzustellen
[3] Durchschnittswert der Frequenzspektrumkurve: 50 – 99
* Drehen Sie den [Drehknopf], um den Wert einzustellen
* Je höher der Wert, desto glatter erscheint die Frequenzspektrumkurve
[4] Darstellung der Frequenzspektrumkurve: deaktivieren / aktivieren (sequenziell)
* Spektren als Linien- oder Farbdarstellung anzeigen
[5] RDS-Anzeige: deaktivieren / aktivieren

* RDS-Informationen im FM-Modus auf dem Bildschirm anzeigen: Pl: XXXX

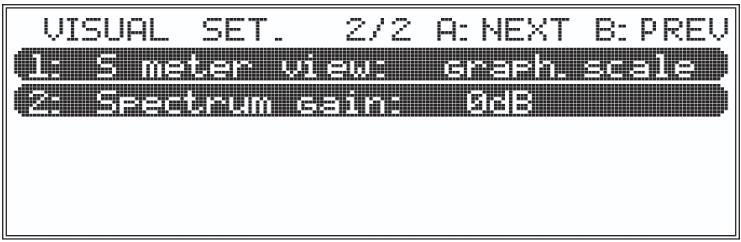

[1] S-Meter-Ansicht: X-Wert in dBm / Diagrammskala deaktivieren
* Grafische oder numerische Anzeige der Signalstärke
* Im FM-Modus nicht verfügbar
[2] Frequenzspektrum-Verstärkung: ~20 bis 20 dB
* Passt den Skalenwert der V-Achse der Spektrumskurve an
* Drehen Sie den [Drehregler], um den Wert einzustellen

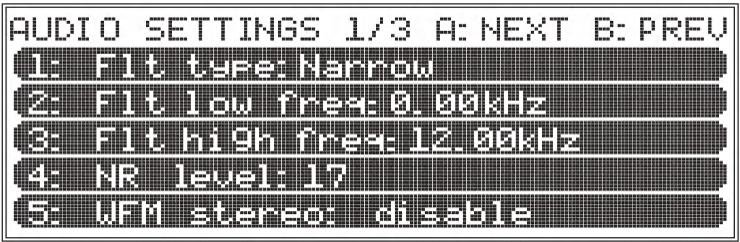

Taste [6] – Audlo-Einstellungen

Drücken Sie die Taste [A] ! [B], um die Benutzeroberfläche zu ändern (3 Seiten)
Drücken Sie die Tasten [1] – [5], um einen Konfigurationspunkt auszuwählen
Drücken Sie die Taste [D], um das Menü zu verlassen



[1] Filtertyp: Schmalband, Normalband, Breitband
* Drehen Sie den [Regler], um den Wellenfiltertyp einzustellen
* Standardschwellenwert für Schmalband: 0,00 Hz – 8,00 Hz
* Standardschwellenwert für Normalband: 0,00 Hz – 12,00 Hz
* Standardschwellenwert für Breitband: 0,00 Hz – 15,00 Hz
* Der Schwellenwert kann manuell angepasst und im entsprechenden Typ gespeichert werden
[2] Einstellung des unteren Schwellenwerts:
* Drehen Sie den [Regler], um die Frequenz einzustellen (automatische Speicherung)
[3] Einstellung des oberen Schwellenwerts:
* Drehen Sie den [Regler], um die Frequenz einzustellen (Automatisches Speichern]
[4] NR-Pegel (Rauschunterdrückung) 0 – 30
* Drehen Sie den [Regler], um den NR-Schwellenwert einzustellen
* Nur wirksam, wenn NR aktiviert ist (Schalten Sie zur Hauptoberfläche zurück und drücken Sie die Taste [C1]
* Im FM-Modus ungültig
[5] WFM-Stereo: deaktivieren/aktivieren
* Verwenden Sie externe Kopfhörer/Lautsprecher über den Audioanschluss oder Bluetooth

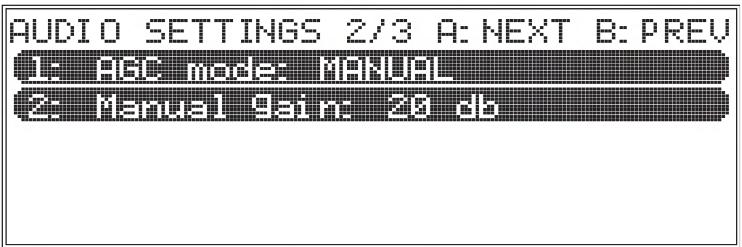

[1] AGC-Modus: MANUAL / FAST / MIDDLE / SLOW / LONG
[2] AGC-Grenzwert: 40 – 90 (dB)
[3] AGC-Verstärkung: 0 – 60 (dB)
*Drehen Sie [Drehknopf], um den AGC-Modus und den AGC-Schwellenwert (dB) einzustellen.

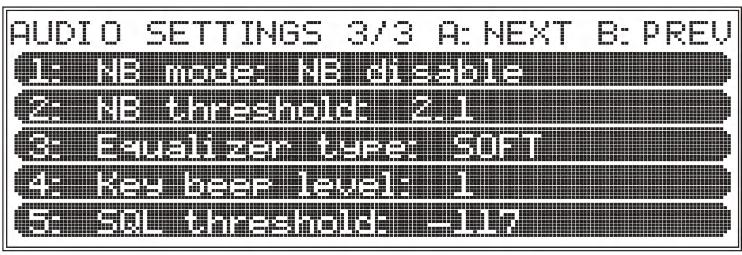

[1] NB-Modus: NB deaktivierbar Z 1 H2
* Impulsunterdrückungsmodus, Rauschblender
* Drehen Sie den [Drehregler], um den NB-Modus einzustellen
[2] NB-Schwellenwert: 2,1 – 20,0
* Schwellenwert für die Aktivierung des Impulsunterdrückers
* Drehen Sie den [Drehregler], um den NB-Schwellenwert einzustellen
[3] Equalizer-Typ: VOICE / POP / JAZZ / BASS / ROCK / CLUB / LIVE / SOFT / EQ OFF
* Der ausgewählte Equalizer-Typ
* Drehen Sie den [Regler], um den Typ auszuwählen
[4] Lautstärke des Tastentons: Tastenton aus / 1 – 20
* Die Lautstärke des „Tastentons“ beim Drücken einer Taste
* Drehen Sie den [Regler], um die Lautstärke einzustellen
[5] SQL-Schwellenwert: -30 dBm – -120 dBm
* Der Schwellenwert für die Auslösung des SQL-Rauschunterdrückers
* Drehen Sie den [Regler], um den SQL-Wert einzustellen

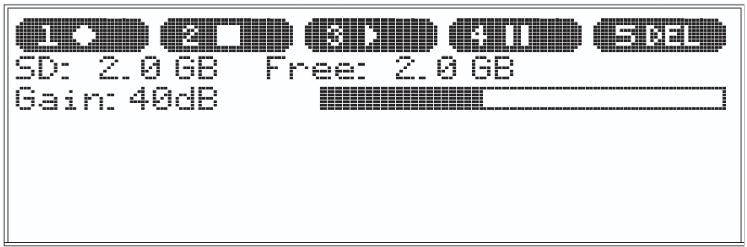

Taste [7] - Aufnahmemenü



Stellen Sie zunächst den zu aufnehmenden Kanal auf der Hauptoberfläche ein und drücken Sie die Tastaturtaste [7], um das Aufnahmemenü aufzurufen.
[1] START
* Drehen Sie den [Regler], um den Audiopegel während der Aufnahme einzustellen
* Die Aufnahmeanzeige sollte sich ungefähr auf der Hälfte bis zu einem Viertel der Skala befinden
[2] STOP
* Kehrt gleichzeitig zur Aufnahmeliste zurück
* Erstellt eine Datei mit dem aktuellen Aufnahmeinhalt und fügt diese automatisch zur Liste hinzu
* Informationen: Kanal, Dateigröße, Datum
[3] PLAY
* Drehen Sie den [Regler], um eine Datei auszuwählen; drücken Sie die Taste [3], um die Wiedergabe zu
starten, und [2], um zur Liste zurückzukehren
* Drücken Sie die [Regler-Taste], um die Position anzupassen oder die Lautstärke zu regeln
* Drehen Sie den [Regler], um die Position und die Lautstärke einzustellen
[4] PAUSE: Drücken Sie die Taste [2], um zur Liste zurückzukehren
[5] LÖSCHEN: Sie müssen die Taste [5] erneut drücken, um das Löschen zu bestätigen
[D] Menü verlassen

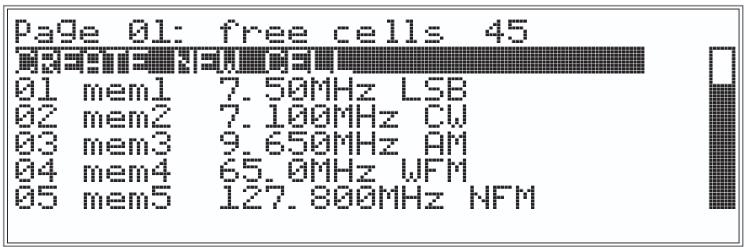

Taste [8] - Kanaleinstellungen



Drücken Sie die Taste [A] / [B], um die Seite zu wechseln, und drehen Sie den [Drehknopf], um die Liste zu durchblättern
Drücken Sie die Taste [D], um das Menü zu verlassen
* Setzen Sie den Cursor auf „CREATE NEW CELL“ und drücken Sie [*], um den aktuellen Kanal zu speichern
und in die Liste aufzunehmen. Es gibt 10 Seiten mit jeweils 50 Kanälen, insgesamt können 500 Kanäle
gespeichert werden

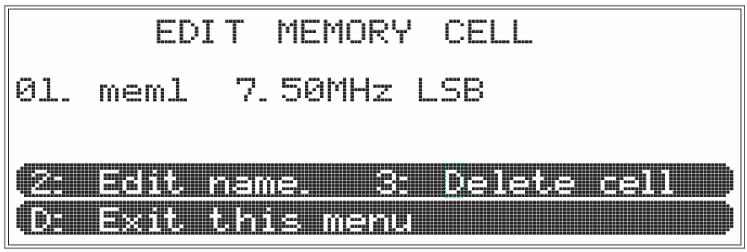

* Drehen Sie den [Drehknopf], um den gespeicherten Kanal auszuwählen. Drücken Sie [*], um die
Bearbeitungsseite aufzurufen.

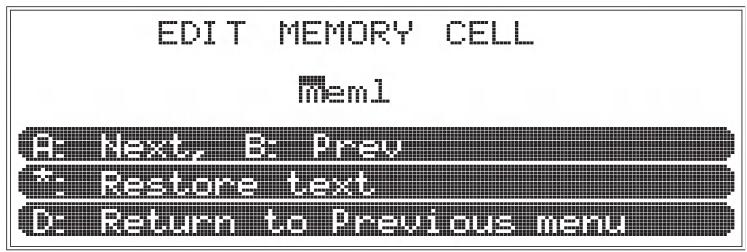

[2] Name bearbeiten: Umbenennen
[3] Zelle löschen: Den Kanal aus der Liste löschen
[D] Dieses Menü verlassen und zurückkehren



[A] Weiter - [B] Zurück
[*] Text wiederherstellen -- Eingabe abbrechen
[D] Zurück zum vorherigen Menü - Änderungen speichern und zurückkehren
* Bewegen Sie den Cursor mit den Tasten [A] und [B] und drehen Sie den [Drehknopf], um
Text, Zahlen oder Symbole auszuwählen (maximal 8 Zeichen).

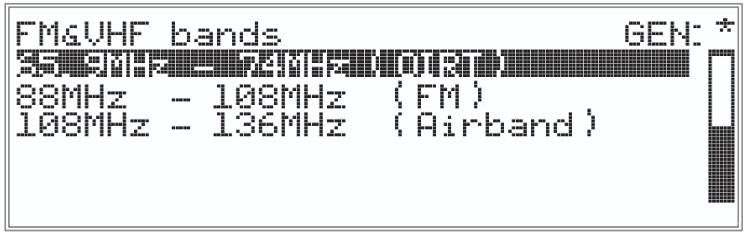

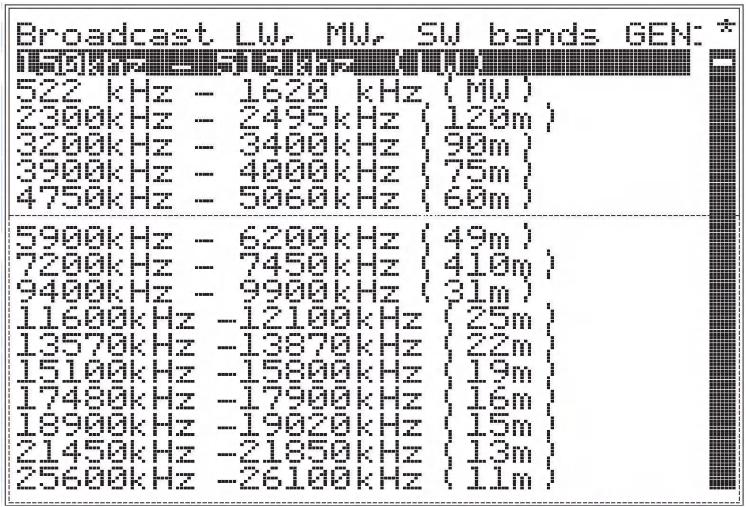

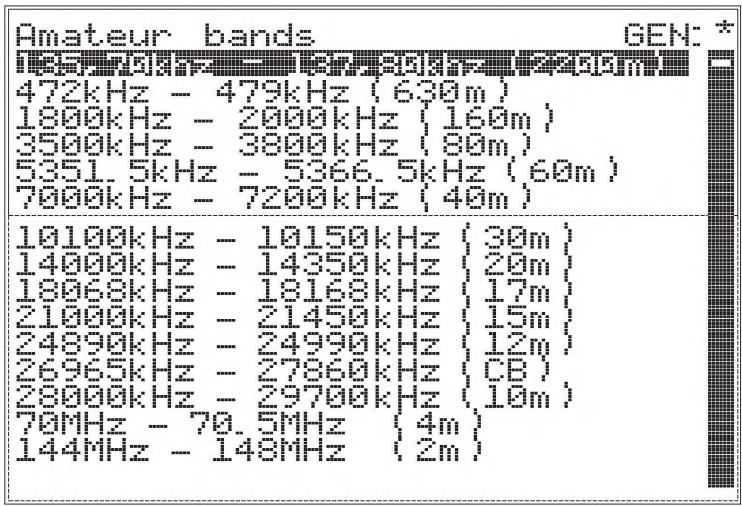

Taste [0] – Bänder

Drücken Sie die Taste [A] oder [B], um zwischen den Optionsseiten zu wechseln (1, Rundfunk 1; 2, Amateurfunk
1; 3, FM 8 – VHF-Bänder)
* Drehen Sie den [Drehknopf], um ein Frequenzband auszuwählen
Drücken Sie die Taste [#], um die Auswahl zu bestätigen und zur Hauptoberfläche zurückzukehren
Drücken Sie die Taste [D], um das Menü zu verlassen







Firmware-Update:

Sie müssen das Gerät zunächst ausschalten.
Halten Sie die Taste [1] gedrückt, während Sie das Gerät einschalten, und lassen Sie die Taste [1] anschließend los.
Der Bildschirm leuchtet auf und zeigt an, dass sich das Gerät im DFU-Modus befindet.
Schließen Sie das Gerät über ein Typ-C-Kabel an den Computer an und führen Sie das Firmware-Update durch.
Auf unserer Website finden Sie eine bequeme Methode für das Update. Laden Sie die neueste Firmware von der Website herunter.

https://www.elecevolve.com/
